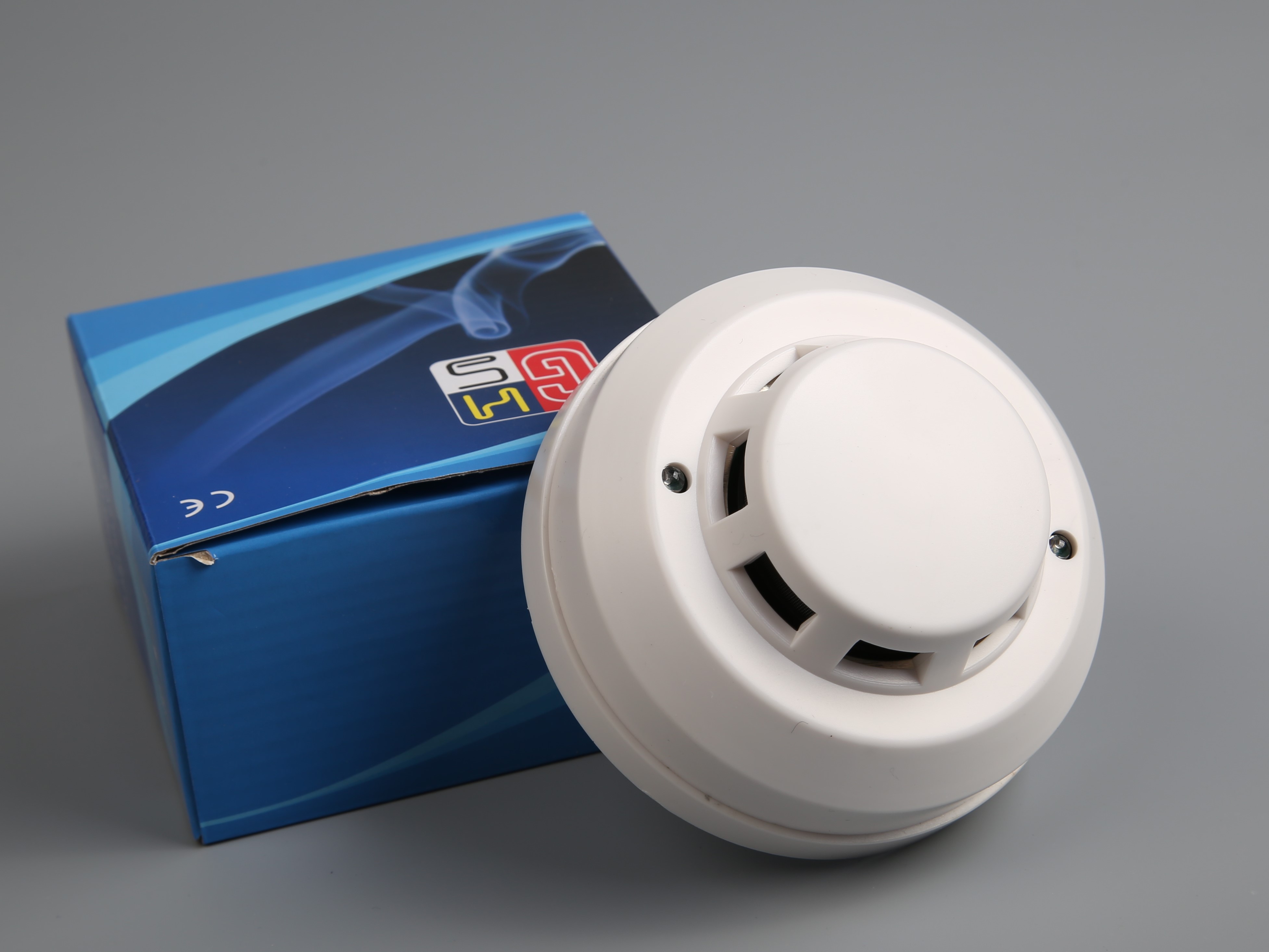

复合式感烟感温探测器 烟温复合报警器 烟温湿度探测器RS485JTY-GM-HB603-485工业通用标准 RS485 总线 MODBUS-RTU 协议接口，方便接入 PLC、工控屏、各种仪表或系统，用于监测烟雾、温度、湿度状态量。内部使用了较高精度的传感内核及相关器件，确保产品具有较高的可靠性与卓越的长期稳定性, 可定制 RS232、CAN、Lora、WIFI、GPRS、NB-IOT 等多种输出方式。
产品优势特点
1、传感器供电增加防反接保护，工业现场防浪涌保护。
2、产品带有大分贝蜂鸣器报警和LED发光二极管灯提示用于烟雾报警。
3、RS485通讯接口，异步半双工模式，支持二次开发。
4、 通讯波特率2400、4800、9600、19200、38400、115200bps 可设置，出厂默认值为9600 bps。
5、具有测量范围宽、精度高、线性度好、通用性好。
6、RS485(MODBUT-RTU协议)多传感器组网通讯，1200米远距传输。
7、吸顶式圆形外壳使用方便、便于安装。
8、外壳采用ABS阻燃材质，耐高温，不易被腐蚀，不易变形。
技术参数
烟雾测量范围 0～5000PPM
烟雾允许误差 ±7%
烟雾重复性测试误差 ±5%
烟雾敏感体 MEMS工艺，低功耗探头
温度测量范围 -30～80℃
温度测量精度 ±0.3℃（@25℃）
湿度测量范围 0～100RH%
湿度测量精度 ±3RH%（@25℃）
通讯接口 RS485（MODBUT-RTU）
默认波特率 9600(默认)8,n,1
供电电源 DC12～24V
显示分辨率 温度0.01℃，湿度0.01%RH
功耗 ≤1W
运行环境 -40～120℃,0～100RH%(无防凝露)
外形尺寸
产品选型
产品设计了RS485、4～20MA、DC0～5V多种输出方式，根据输出方式的不同，产品分为以下几种型号。
产品型号 参数组合 输出方式
JTY-GM-HB603-485 RS485烟雾温湿度 RS485（MODBUT-RTU）总线
JTY-GM-HB603-485电流型烟雾 4～20MA V1/5 电压型烟雾 DC0～5V
JTY-GM-HB603-485/10 电压型烟雾 DC0～10V
产品接线
传感器引线颜色 定义 备注
红色线 电源正极DC12～24V 直流供电
绿色线 电源负极
黄色线 RS485 A+
蓝色线 RS485 B-
RS485 型：通讯协议
产品使用 RS485 MODBUS-RTU 标准协议格式,所有操作或回复命令都为 16 进制数据。设备出厂时默认设备地址为 1，默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
问询帧（十六进制），发送举例：查询 1#设备 1 个数据,上位机发送命令：01 03 00 00 00 03 05 CB 。
