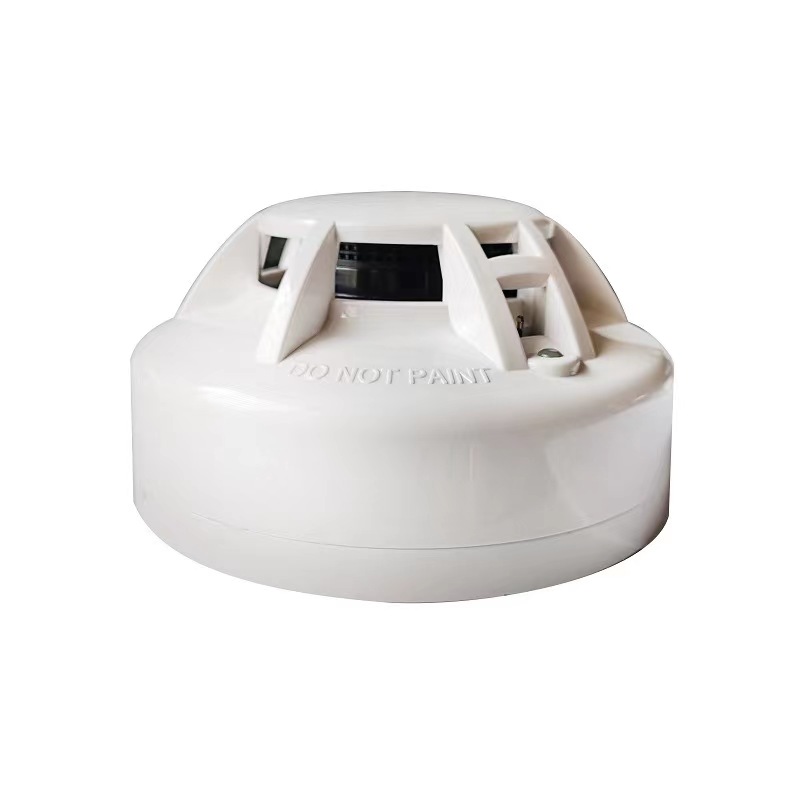

箱式变电站烟雾报警器价格/烟雾传感器 烟雾探测器接线图JTY-GD-HB816联网光电感烟火灾探测器 （以下简称探测器）采用特殊结 构设计的红外光电传感器、性能可靠的 MCU，以及 SMT 贴片加 工工艺生产，具有灵敏度高、稳定可靠、耗电小、美观耐用、 使用方便等特点。 该产品不适宜在以下环境使用： ⚫ 正常情况下有烟滞留的环境。 ⚫ 有较大粉尘、水雾、蒸汽、油雾污染、腐蚀气体的环境。
⚫ 相对湿度大于 97%的环境。 通风速度大于 5m/秒的环境 安装、使用产品前，请阅读安装使用说明书。请妥善
保管好本说明书，以便日后能随时查阅。
二. 工作原理
探测器采用特殊结构设计的光电传感器结合性能可靠的 MCU，能有效的探测出火灾初期阴燃阶段或生成以后产生的烟雾。
当烟雾进入探测器，使光源产生散射，光接受元件感受到光强度， 接收到的光强度和烟雾浓度有一定的线性关系，探测器对现场参数 不断地采集、分析和判断，当确认现场数据
的光强度达到预定阈值时，启动继电器输出。 当环境中的烟雾恢复到正常状态时,探测器自动恢复 到正常工作状态。 自检：正常情况下，按自检测试按键，探测器进行本
身内部功能测试，继电器输出。 注意：探测器报警时，输出继电器无源触点，触点容 量 1A/24VDC，
三. 技术特性
供电电源： DC9V～DC46V 电 流： 静态电流 ≤300uA 报警电流 ≤45mA 工作 -40℃～+120℃温度： -40℃～+120℃ 相对湿度： ≤97%RH(40℃±2℃) 输出形式： 继电器触点出厂为常闭，触 点容量 1A/24VDC, 工作环境：抗强磁干扰 . 烟雾灵敏度：0.15～0.3dB/m
四. 外形 图 1： 外形示意图
五. 安装调试
（1 ）根据安装尺寸在墙上打孔四个约 6mm 的固定孔； （2）在打好的固定孔内塞入胀塞管，拧入 自攻螺钉，预留大约 2-3mm 的间隙；（3）探测器先连接好电 源线及信号线，多 余的信号根据实际要求可以剪除；接线方式 红色线接---DC+ 黑色线接---DC接 DC9-DC46V 电源；
白色线 NC---继电器信号常闭触点；白色线 COM--继电器
信号公共端触点连接线规格：L=47cm*4*20AWG
六. 使用说明
⚫ 正常状态：探测器开机 2HZ 5 次继电器闭合/开启，探测器 进入工作状态。
⚫ 自检状态：对探测器应定期自检，当按下按键时，探测器继电
器输出触点闭合；松开按键后，探测器自动恢复到正常工作状 态。
七. 故障分析与排除 ⚫ 报警无输出：检查接线处是否不良
⚫ 频繁误报警：传感器中积灰过多，用吸尘器清理迷宫（外部
黑色塑料部分）
八. 维护 ⚫ 在使用过程中，如遇到使用故障，请尽快与供应商联系，不
要私自拆卸修理，以免发生意外。⚫ 如长期不使用，必须拆下探测器，装入包装盒中，在通风
干燥处存放。
九. 运输和储存
⚫ 根据 GB/T15464-1995《仪器仪表包装通用技术条件》的规定进 行运输和储存。 ⚫ 运输储存过程中必须保持生产厂原包装及封印完整，并保证
产品不受到剧烈冲击。 ⚫ 环境气温应避免剧烈变化。 ⚫ 装箱叠放高度不超过 6 层，拆箱后单件叠放高度不超过 5 层。
